超声波流量计>>TDS-100F插入式超声波流量计
TDS-100超声波流量计

一、简介
   TDS-100F超声波流量计完成计量功能共需三部分组成，1超声波流量计主机，2专用信号电缆，3传感器，如图，主机和传感器均有不同类型可供选择。

TDS-100F系列超声波流量计从电路板到软件全面重新设计，采用进口高性能低功耗单片机，秉承前版的优良品质，提高了集成度，减少了外围电路，新产品无论在测量精度、测量稳定性、抗干扰性，通讯稳定性、等方面都较前版超声波流量计有了很大的提高，是一款功能强大稳定可靠的仪表。

TDS-100F系列超声波流量计拥有多种接口，如4-20毫安电流环输出，电流环输入，485数字通讯接口，OCT频率输出，两路PT100接口，可以方便的与PLC、GPRS通讯模块等相连，实现有线无线监测。

TDS-100F系列各种型号超声波流量计软硬件主体没有太多区别，封装形式不同，输入输出端口略有不同，主机可搭配外夹式，插入式，管段式任意一种传感器。

二、产品特点

·测量精度：优于1%
·流速范围：0-±64m /s(流速分辩率0.001m/s)
·显   示：汉字液晶示,可显示瞬时流量及正、负、净累积流量、流速等
·操 作：4X4轻触键盘
·信号输入：3路4-20mA输入，精度0.1%,，2路三线制PT100铂电阻
·信号输出：1路隔离4-20mA或0-20mA输出；RS485
·通讯协议：MODBUS协议、MBUS协议、FUJI扩展协议
·工作电源：85-264VAC/24VDC可选
·防护等级：IP65
·防爆等级：EXdIIBT4（防爆型）


型号           TDS-100F1                  TDS-100F2防爆型                      TDS-100F3
准 确 度： 1.0 %
重 复 性： 0.2%
最大流速： 64m/s
测量周期： 500mS (每秒2次，每个周期采集128组数据)
测量原理： 超声波时差原理，4字节IEEE754浮点运算
显示接口： 可连接2×10背光型汉字或者2×20字符型液晶显示器
操    作： 外接16键轻触键盘以及PC计算机设参软件
输    入： 3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用
两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
输    出： 电流信号 (可选模块)：4-20mA, 阻抗600Ω浮空，准确度0.1% 。 频率信号 (可选模块)：1-9999Hz之间任选，OCT输出。 脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。

报警信号：双路OCT输出，可选近20种源信号。 数据接口：隔离RS485串行接口。
通讯协议： MODBUS协议、MBUS协议、FUJI扩展协议 (兼容汇中公司流量计及水表通讯协议)，推荐使用MODBUS-RTU协
议或者MODBUS-ASCII协议
其它功能 自动记忆前64日、前32个月、前2 年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实
现自动或手动补加； 可编程定量控制器（可使用外部输入信号或MODBUS指令启动）； 1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备； 工作参数可固化到机内的FLASH存储器中，上电时自动调出； 用户能够通过E-mail传送来的代码文件实现软件升级 故障自诊断功能。 故障时间计时器。
工作电流 50mA (不连接键盘显示和蜂鸣器不响的条件下)
备用电池 使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
环境温度： -10℃～70℃? (大于此温度范围要求请与厂家联系)
工作时间： 连续
电    源： 24VDC/85~264VAC 8~30VDC/85~264VAC
功    耗： 小于1.5W 小于1.5W
尺寸(mm)：       251×192×96              270×290×90                 230×150×80
传感器： 外夹式 标准S1型，适用管径DN15～100mm 标准M1型，适用管径DN50～700mm 标准L1型，适用管径DN300～6000mm 高温S1H型，适用管径DN15～100mm 高温M1H型，适用管径DN50～700mm
插入式 测量管道材质不限（不停产安装）适用于管径DN80以上。
管段式 π型管段式：适用于管径DN15-DN40，整机测量精度±0.5% 标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
信号电缆： 专用SEYV75-2屏蔽双绞线缆。特定场合，单根可加长至500 米（不推荐）。
防护等级： IP68(可浸水工作)
可测管道： 管 材 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
衬    材： 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
内    径： 15mm～6000mm（π型管段式内径可小至6毫米）
直 管 段： 上游≥10D，下游≥5D，距泵出口处≥30D。
测量介质： 种 类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊    度： ≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
温    度： -40℃～160℃
流    向： 可对正反向流量分别计量，并可计量净流量



标准外夹式传感器有 S1,M1,L1型，适合于温度0-70摄氏度，15-6000毫米管径，金属非金属（除水泥管）管材的管道。
 高温外夹式传感器有 S1,M1,型，适合于温度0-160摄氏度，15-700毫米管径，金属非金属（除水泥管）管材的管道。
 插入式传感器适合于温度0-160摄氏度，80-6000毫米管径，金属非金属（除水泥管）管材的管道。
 加长插入式传感器适合于温度0-160摄氏度，80-6000毫米管径，水泥管等壁厚大约25小于100毫米管材的管道。

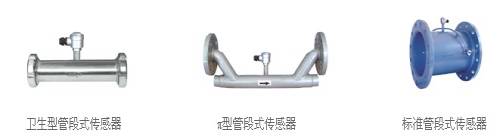

 管段式传感器适合于温度0-160摄氏度，15-6000毫米管径管道，采用标准法兰或螺纹连接。
