一、简介
TDS-100P型便携式超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分收发专利技术和硬件参数无关化设计方法；通过选用国际上最新、电先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计具有相同的性能；内置一体式智能打印机可实时、定时打印；具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。
二、产品特点
测量精度高
精度可达+-1%，线性度0.5%，重复性0.2%
操作简便
非接触式测量将传感器贴于管道外壁输入管道参数即可测出流量
内置微型中文打印机
数据可直接打印在纸上，可定时打印，实现无人职守监测数据。
测量范围宽
配用不同传感器可适用DN15-DN6000mm的多种管材不同流体的管道。
体积小重量轻
体积为210*200*10毫米，主机重量2.5Kg。
充电电池供电
内置优质充电电池，一次充电可连续使用24小时。
三、技术参数
|
项
目 |
性
能
、
参
数 |
|
主
机 |
2×20点阵式背光型液晶显示器，工作温度(-20～60℃) |
|
打印机输出24列字符微型热敏打印机 |
|
4×4+2式轻触键盘 |
|
数据接口RS-232或选配RS-485 |
|
传
感
器 |
标准S1型
适用于管径：DN15～DN100mm
流体温度≤100℃ |
|
标准M1型
适用于管径：DN50～DN700mm
流体温度≤100℃ |
|
标准L1型
适用于管径：DN300～DN6000mm
流体温度≤100℃ |
|
高温HS1型
适用于管径：DN15～DN100mm
流体温度≤160℃ |
|
高温HM1型
适用于管径：DN50～DN700mm
流体温度≤160℃ |
|
测量介质 |
水、海水、工业污水、酸碱液、各种油类等能传导声波的液体 |
|
流速范围 |
0～±32m/s |
|
测量精度 |
优于±1% |
|
电
源 |
镍氢电池可连续工作20小时以上或AC220V |
|
功
耗 |
2W |
|
充
电 |
采用智能充电方式，直接接入AV220V，充电后自动停止，显示绿灯 |
|
重
量 |
净重2.0Kg(主机) |
|
备
注 |
配备一体式高强度防护箱，可以在野外恶劣环境中使 |

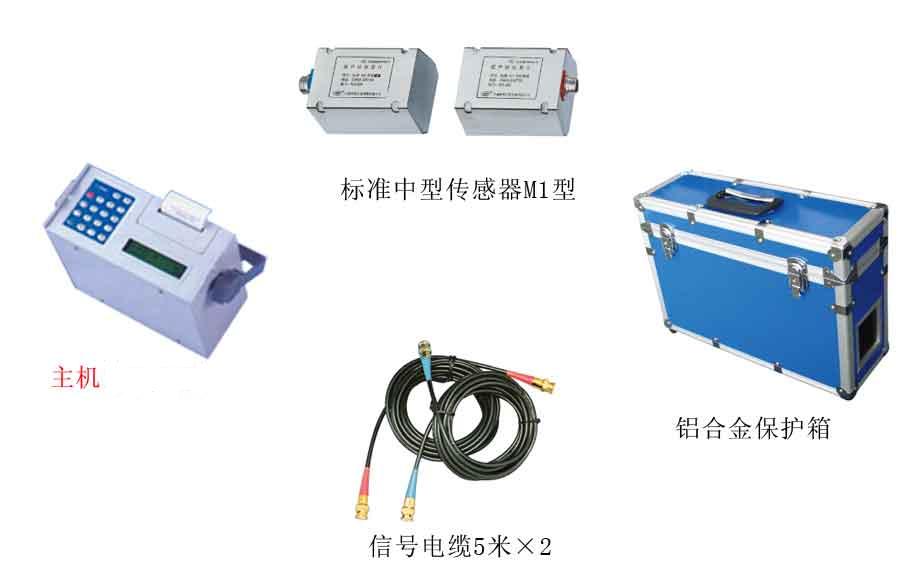

四、标准配置
 |
